体外短波碎石机

来源：上海嘉华医院　时间：2015-04-13 11:58:41

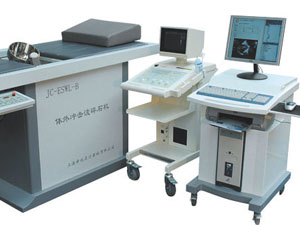

　　设备名称：体外短波碎石机

　　简介：体外碎石机主要由(1)体外冲击波发生源；(2)冲击波的触发系统；(3)冲击波与人体的耦合；(4)结石定位系统；(5)计算机控制操作系统；(6)治疗床组成。先进次冲击波在结石周围，及内部产生大量的微细细胞，因此该气泡从产生到膨胀破裂一般只需要数vs左右，在先进次冲击波产生的气泡较高端时，来第二次冲击波，加剧气泡的膨胀破裂。从而增加了结石的压力、拉力，提高了碎石效应，并且缩短治疗时间，减少软组织划伤。根据目前报道，复式脉冲可以提高40%碎石效果，而且损伤也相对减少。复式脉冲源是体外冲击波碎石机的发展方向。

　　原理：

　　当冲击波经过两种介质的界面时，会发生反射和折射，其程度取决与界面上两种介质的声阻抗差。由于绝大部分机体组织和水的声阻抗接近，所以冲击波在水中传播和通过机体过程中没有明显的能量损失，也不会造成伤害，只有肺组织由于空气与组织邻界面上的高声阻抗差，而对冲击波特别敏感。研究人员发现了一个重要的现象，即在机体内于测量的金属探针容易被冲击波击碎。

　　特点：体外碎石效果的几个重要指标

　　(1)第二焦点冲击波的脉宽，单位vs，行业标准≤lvs；

　　(2)第二焦点冲击波的前沿，单位vs，行业标准≤0.5vs；

　　(3)第二焦点冲击波的焦点范围，单位vs行业标准≤±7×7×12.5mm；

　　(4)第二焦点的峰值压力，单位MPa，行业标准≤20MPa-50MPa。

　　上述四种指标，从物理现象分析，其中关系，前沿越陡，脉宽越窄，获得峰值压力越强。聚焦范围越小，获得峰值压力越强。得出结论：碎石机不管是用什么方法产生冲击波，只要能以较小的能量，获得越陡的聚点前沿，越窄的焦点脉宽和聚焦范围越小，那它的碎石效果肯定好。

　　疗法优势：体外冲击碎石机治疗尿路结石具有创伤小、费用低、治疗效果好等优点从而广泛应用于临床。

　　1.适用于治疗泌尿系统阴性、阳性结石，部分胆囊、胆总管结石。

　　2.独创先进的数字化跟踪快速定位技术，突破传统B超定位手工操作复杂、烦琐的瓶颈，定位操作简单、快捷。

　　3.患者只需舒适躺下，定位发射系统便可前后、左右、上下、平行、弧形五个方位灵活的运动、迅速定位。

　　4.独创的抽屉式冷光源发光键盘操作台及集成电路数控系统，在暗房里各项指令操作有效无误。

　　5.液电式：采用全球较大口径的230mm发射杯，高效聚焦；实现了无疼痛、伤的先进治疗效果。

　　6.电磁式：具有噪声小、寿命长、无电极、低费用、适用广、保养、维沪更方便。

　　7.ABS工程塑料外壳，整套设备坚固、轻巧、紧凑、防锈、防水、移动灵活；治疗室只需≥20平方米，无需任何防沪、屏蔽。

　　适应症：各种结石症状，结石是人体或动物体内的导管腔中或腔性器官（如肾脏、输尿管、胆囊或膀胱等）的腔中形成的固体块状物。主要见于胆囊及膀胱、肾盂中，也可见于胰导管、唾腺导管等的腔中，可造成管腔梗阻，影响受累器官液体的排出，产生疼痛、出血或感染等症状。
